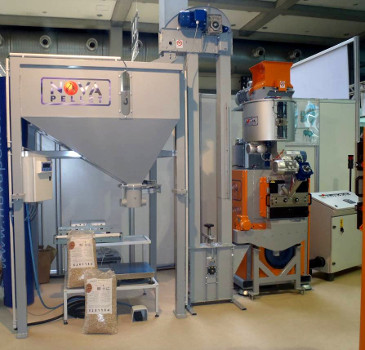

Линия производства пеллет
Изготовитель: "Nova Pellet" (Италия)
Общие технические данные:
1. Сырье: сухая хвойная стружка и опилки максимальных размеров 20 х 20 х 3 мм;
2. Влажность сырья: от 9% до 14%;
3. Средняя производительность в час (в зависимости от плотности сырья): от 130 до 200 кг.

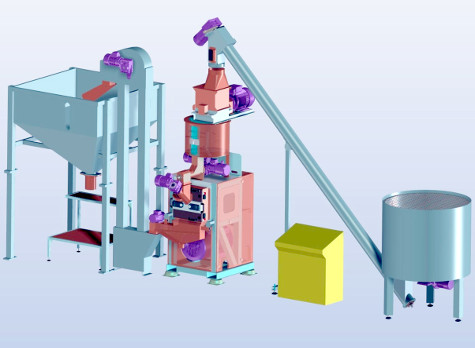

Состав линии:
| № | Наименование позиции |
|---|---|
| 1 | Мини-силос, модель «N-SILO 1200», объемом загрузки 1м3, с вращающимся экстрактором опилок и стружки с двигателем 2,2 кВт и ручной задвижкой дозирования подачи сырья |
| 2 | Шнек загрузки рафинера, модель «N-SC100», с приводом от двигателя 1,1 кВт, в комплекте с магнитным улавливателем металлических включений |
| 3 | Рафинер (молотковая мельница), модель «N-HAMM», с двигателем мощностью 7,5 кВт, с 20 молотками и ситом с отверстиями Ø5 или 6 мм (устанавливается сверху пеллетирующего пресса) |
| 4 | Пеллетирующий пресс, модель «N-MINI», с двигателем мощностью 15 кВт, в комплекте с 1 шт. матрицей и 2 шт. прессующими валами, с блоком управления (программируемый логический контроллер – ПЛК «Unitronics») |
| 5 | Вибросито для просеивания пеллет, модель «N-VB700» с двигателм 0,09 кВт |
| 6 | Бункер для пеллет с устройством расфасовки, модель «N-COMPACT», в комплекте с:
|
| 7 | Патрубки и шланги для системы аспирации |
| 8 | Аспирационная установка с рукавными фильтрами на 2 мешка для сбора пыли |
Общая установленная мощность 29 кВт
Потребляемая мощность 23 кВт
ОПИСАНИЕ ОСНОВНЫХ БЛОКОВ:

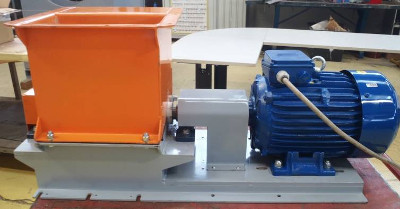

1 Рафинер (молотковая мельница), модель «N-HAMM»
- Молотковая мельница модели «N-HAMM» разработана специально для простой и надежной установки сверху пеллетирующего пресса.
- Мельница позволяет перемалывать стружку и опилки непосредственно над питателем пеллетирующего пресса.
- Таким образом, достигается наиболее быстрый и прямой путь перемещения опилок из рафинёра в пеллетирующий пресс.
Технические характеристики:
Установленная мощность 7,5 кВт
Производительность:
- стружка и опилки 120 – 200 кг/час
- тонкая щепа 100 – 180 кг/час

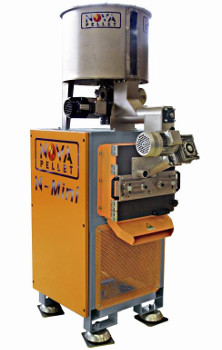

2 Пеллетирующий пресс, модель «N-MINI»
Технические характеристики:
Гранулометрия сырья от 0,5 мм и до 1,5 мм
Влажность сырья от 9% до 14%
Диаметр внутренней матрицы 280 мм
Диаметр прессующих валов 122 мм
Диаметр пеллет от 6 до 8 мм
Установленная мощность 15 кВт
Производительность:
- по хвойным породам от 130 до 200 кг/час
- по твердым породам от 100 до 170 кг/час
Внешние габариты 1.100 мм х 900 мм х 2.085 мм
Вес 1.500 кг
Пеллетирующий пресс укомплектован:
| Блок управления с ПЛК (программируемый логический контроллер) и модем для телесервиса (модем и телесервис – опции) |  |
| Дозирующий шнек, управляемый инвертером |  |
| Внешняя регулировка прессующих валов и инспекционные лючки для быстрой очистки |  |
| Система увлажнения распылением водяной взвеси |  |
| Механический датчик уровня заполнения |  |
| Масляный насос для впрыска масла в конце рабочего цикла для предотвращения затвердевания остатков материала в контурах в то время, когда пресс не работает. Система автоматической смазки |  |
| Аспирационные патрубки |  |
Описание инновационных свойств пеллетирующего пресса модели «N-MINI»:
- Внешняя система позиционирования прессующих валов с возможностью их перенастройки во время рабочего цикла без остановки пресса.
- Никаких добавок связывающих присадок или клеящих веществ даже натурального происхождения.
- Двигатели высокого КПД класса IE2 (низкое энергопотребление).
- Загрузка сырья в прессующую матрицу через двойной шнек.
- Прессующие валы смонтированы не на консоли, а непосредственно на станине пресса.
- Масляный насос для впрыска масла в конце рабочего цикла. Используется для предотвращения затвердевания остатков материала в контурах в то время, когда пресс не работает.

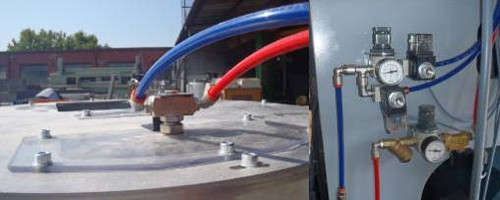

- Миксер воздух/вода для увлажнения сырья не водой, а водно-воздушным распылением.
- Уменьшенные габариты установки.
- Сокращенное время для очистки и обслуживания установки.
- Автоматическая система смазки прессующих валов и шпинделя.
Общие характеристики пеллетирующего пресса модели «N-MINI»:
- Пеллетирующий пресс с электро-механическим принципом функционирования.
- Управление при помощи ПЛК (программируемого логического контроллера).
- Возможность установки модема и подключения телесервиса (опция).
- Ручная регулировка прессующих валов, что позволяет вращать прижимную матрицу.
- Система загрузки материала через ёмкость и дозирующий шнек, управляемый инвертером.
- Длина отверстий прижимной матрицы – от 14 до 50 мм, варьируемые в зависимости от прессуемого материала (указать материал при заказе для подбора матрицы).
- Передняя эвакуация пеллет.
- Минимальный и максимальный уровни, выставляемые механически на бункере загрузки материала.
- Ручная смазка двигателя.
- Защитные электромагнитные концевые выключатели, обеспечивающие безопасность открытия инспекционного лючка зоны матрицы и прессующих валов.
- Защитный картер ремней двигателя.
- Конструкция пресса, разработанная для перемещения вилочным погрузчиком.
- Предустановка для подключения аспирационной системы и системы подачи водяного пара (если необходимо – для пеллет из некоторых типов сельскохозяйственных культур).
- Соответствует нормативам безопасности ЕС.
Все компоненты продукции NOVA PELLET полностью производятся непосредственно на фабрике NOVA PELLET благодаря 20-летнему опыту металлообработки

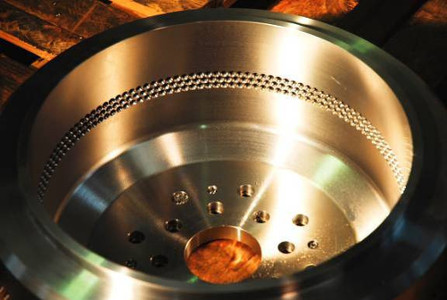

Прижимная матрица

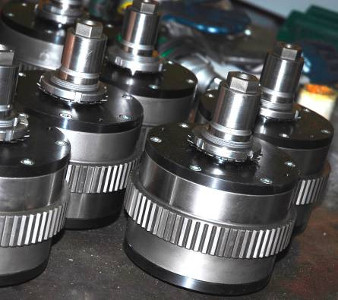

Прессующие валы
3 Бункер для пеллет с устройством расфасовки, модель «N-COMPACT», Компания NOVA PELLET разработала компактный модуль для ручной расфасовки пеллет – модуль модели «N-COMPACT», который включает в себя:
- ковшевый транспортер с двигателем 0,55 кВт;
- бункер для пеллет объемом загрузки 0,75 м3;
- пневматический клапан с электроклапанами;
- мерные весы (от 5 до 30 кг);
- блок управления;
- установка термоупаковки пластиковых мешков;
- суппорт для мешков;
- блок управления с педалью запуска.

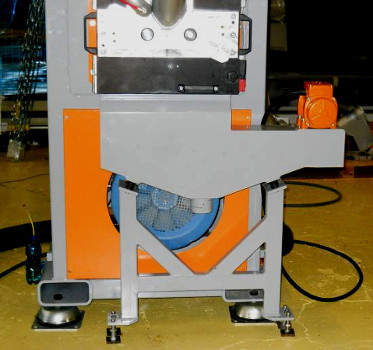

Виброустановка для очистки пеллет, модель «N-VB700»
Бункер для пеллет с устройством расфасовки, модель «N-COMPACT»
Срок изготовления - 60 рабочих дней
