Обрабатывающий центр Skipper V31

Обрабатывающий центр с числовым программным управлением для обработки панелей, с рабочим полем по оси ‘X’ 2500 мм и рабочим полем по оси ‘Y’ 900 мм.
Станок оснащен 10 независимыми вертикальными шпинделями, 6 независимыми горизонтальными шпинделями и пильной группой по направлению оси ‘X’ (BH17).

НЕСУЩАЯ КОНСТРУКЦИЯ
Несущая конструкция состоит из вертикальной балки, способной разместить оперативный блок с независимыми шпинделями, горизонтальной балки, способной разместить группу позиционирования для перемещения по Х панели и опорных рабочих столов.

СИСТЕМЫ ПЕРЕМЕЩЕНИЯ ОСЕЙ
Все перемещения по осям X, Y и Z осуществляются по призматическим направляющим и ползунам с бесконечной шариковой опорой. Вертикальная и горизонтальная балки оснащены зубчатой рейкой с наклонными зубьями для высокоточной передачи посредством шлифованной шестерни.

ГРУППА ПОЗИЦИОНИРОВАНИЯ ПАНЕЛИ
Станок оснащен группой позиционирования панели по Х с пневматическим захватом, установленной на горизонтальной балке (макс. ход 1000 мм); группа управляется ЧПУ, имеет возможность автоматических повторных позиционирований захвата для обеспечения полноты выполнения всех обработок на панели.

СИСТЕМА ОТСЧЕТА ДЛЯ ПАНЕЛЕЙ
Продольное предварительное позиционирование панели по Х осуществляется в левой зоне посредством 1 упора, расположенного в фиксированной позиции с левой стороны главного рабочего стола; база панели по Х (начальная точка) определяется автоматически посредством лазерного фотоэлемента; затем фотоэлемент измеряет фактическую длину панели.
База панели по Y определяется нижним рядом роликов.

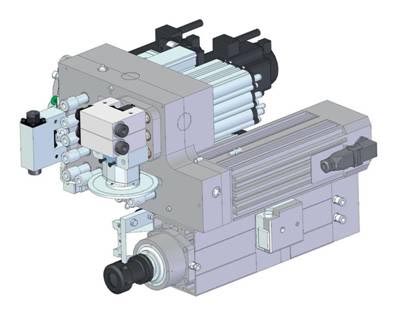

ОПЕРАТИВНЫЙ БЛОК BH17
Оперативный блок состоит из 10 независимых вертикальных шпинделей, 6 независимых горизонтальных шпинделей и пильной группы диаметром 120 мм.
В конфигурацию оперативного блока входит:

10 независимых вертикальных шпинделей с межцентровым расстоянием 32 мм, оснащенных системой крепления инструмента при помощи установочных винтов, из которых:

- 5 выставлены в направлении оси X - ‘System 32’,
- 5 выставлены в направлении оси Y;

6 независимых горизонтальных шпинделей, ориентированных в направлениях осей X и Y, оснащенных системой крепления инструментов при помощи установочных винтов, из которых:

- 4 выставлены в направлении оси X (2 с двойным выходом),
- 2 выставлены в направлении оси Y (1 с двойным выходом);

1 Группа Циркулярной Пилы диаметром 120 мм, с правым вращением, с фиксированным рабочим направлением по оси X.

Основные характеристики группы:
- Диаметр пильного диска 120 мм – макс. глубина обработки 25 мм,
- Толщина лезвия 4 мм,
- Вращение инструмента - правое; крепление осуществляется винтами,
- Вертикальный пневматический ход.
Оперативный блок предназначен для размещения электрошпинделя.

РАБОЧИЙ СТОЛ И СТОЛЫ ПЕРЕМЕЩЕНИЯ
Главный рабочий стол для опоры панелей во время обработки зафиксирован в центральной позиции; конструкция стола имеет повышенную прочность, поверхность покрыта материалом с низким коэффициентом трения.
Столы перемещения имеют загрузку слева и разгрузку справа, и оснащены роликами для продольного перемещения панели по Х.
Столы имеют угол наклона 5 градусов для обеспечения удобной и надежной позиции при загрузке.

БЛОК УПРАВЛЕНИЯ
Контроль и управление станком осуществляются посредством ПК/ЧПУ нового поколения.
Пульт управления расположен спереди и прост в обращении для оператора.
BiesseWorks – высокоуровневый интерфейс программного обеспечения обеспечивает легкое и интуитивное программирование.
