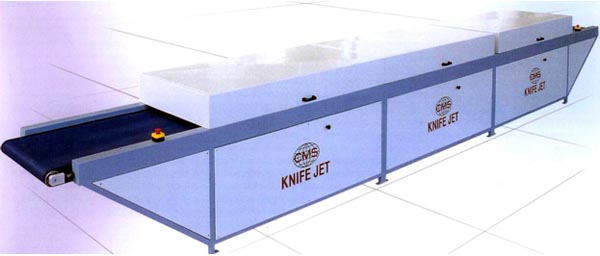

Тоннель имеет модульную конструкцию и, в зависимости от задач, стоящих перед пользователем, компонуется из одной или нескольких секций горячего воздуха (для полимеризации и сушки красителя) и воздуха температуры окружающей среды (для остывания изделия). Каждая секция укомплектована собственным вентилятором, а секция горячего воздуха - терморегулятором с максимальной температурой нагрева до 80.С.
Опционно, в секции горячего воздуха температура может устанавливаться до 100.С. Скорость подающего транспортера - плавнорегулиремая, управляемая при помощи инвертера.
Сушильный тоннель изготовлен из электросварной стали и полностью термоизолирован в целях предотвращения потерь тепла.
Технические характеристики:
" Двигатель
аспирации 2 шт. по 0,25 кВт
" Двигатель транспортера 1,5 кВт
" Скорость транспортера подачи от 0,5 до 30 м/мин
" Двигатель основного вентилятора наддува 2 шт. по 3 кВт
" Мощность нагрева 28 кВт
" Температура нагрева от 20.С 80.С
" Ширина транспортера 1.400 мм
" Длина тоннеля 9.500 мм
" Высота тоннеля 1.300 мм
" Ширина тоннеля 1.800 мм
" Вес 2.600 кг
