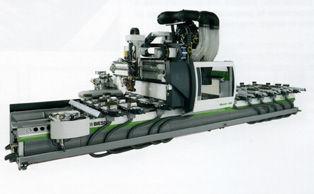

Модель Rover C EDGE

Обрабатывающий центр с числовым программным управлением с двумя независимыми контролируемыми поперечными осями (Y1 - Y2)
Рабочее поле Конфигурации 1 на каретке Y1:
X = 4850 мм; Y = 1535 мм; Z = 225 мм;
Рабочее поле для рабочих групп, установленных на каретке Y2, при наличии Конфигурации 1 на каретке Y1:
X = 3980 мм; Y = 1500 мм; Z = 225 мм;
Рабочее поле Конфигурации 2 на каретке Y1:
X = 4600 мм; Y = 1535 мм; Z = 225 мм;
Рабочее поле для рабочих групп, установленных на каретке Y2, при наличии Конфигурации 2 на каретке Y1:
X = 3730 мм; Y = 1500 мм; Z = 225 мм;

Ход по осям:
X = 5220,5 мм; Y1/Y2 = 1963 мм; Z = 345 мм

Мультифункциональный и гибкий обрабатывающий центр с числовым программным управлением для присадки, фрезерования и кромкооблицовки. Двойной суппорт Y позволяет выполнять обработку в непрерывном цикле.
В то время, как суппорт Y, предназначенный для облицовки кромкой, готовит кромку для нанесения, правый суппорт Y выполняет фрезерование, сверление или занят на всех этапах отделки кромки: торцевание, обрезка кромки, циклевание кромки и снятие остатков клея, закругление краев.

Двойной суппорт Y позволяет выполнять обработку в непрерывном цикле.
В то время, как суппорт Y, предназначенный для облицовки кромкой, готовит кромку для нанесения, правый суппорт Y выполняет фрезерование, сверление или занят на всех этапах отделки кромки: торцевание, обрезка кромки, циклевание кромки и снятие остатков клея, закругление краев.

Технические решения BIESSE. Процесс кромкооблицовки
Наилучшее решение – нанесение клея на панель.

Плотность: Возможность дать клею проникнуть в панель ДСП т.о., чтобы заполнить возможные полости в материале, создавая отличную клеевую пленку для приклейки кромки.
Тонкая кромка: Возможность использовать одну программу для толстой и тонкой кромки, не пытаясь найти термический компромисс клеенаносящему ролику.
Техническое обслуживание: Минимальное техническое обслуживание, благодаря тому, что блок остается постоянно чистым.
Кроме того: Нанесение клея на панель позволяет избежать удлинения или деформации материала при использовании тонких панелей.

Клеевой резервуар: система загрузки гранул жестко закреплена с клеевой группой. Загрузка клеевых гранул происходит в скрытое время во время выполнения операций по фрезерованию или отделке кромки. Клей разогревается непосредственно в клеевой ванночке, чтобы сохранить его клеевые качества; уровень и температура контролируются специальными датчиками, расположенными в самой ванночке.
Инфракрасная лампа: лампа для разогрева кромки помогает при обработке фигурных панелей с маленькими радиусами или при использовании кромки из особо прочного материала. При использовании шпонированной кромки, лампа помогает восстановить клей, содержащийся в материале, увеличивая тем самым его гибкость.
Автоматическая подача кромки:
в кромочном блоке имеются 2 двигателя, которые позволяют выбирать, какую кромку загружать в магазин. Фотодатчик рядом с ножницами показывает наличие полосы для включения функции отрезки.
Управление толщиной кромки:
Во время приклейки кромки ее длина измеряется энкодером. Для геометрии открытого профиля устанавливается максимальная длина кромки для обеспечения торцевания. Для геометрии закрытого профиля энкодер отсчитывает длину кромки, необходимую для обеспечения наилучшего стыка, посредством конечного отреза пилой в группе.
closed
Отличный стык получается уже на второй панели; тот же результат поддерживается во всей партии.

Кромочные инструменты и агрегаты
Агрегат для обрезки кромки:
Оснащен двумя копирами, вертикальным и горизонтальным. Снимает свесы кромки с верхней и нижней частей панели.
Refilatore
Комбинированный агрегат для циклевания кромки и снятия остатков клея:Оснащен двумя копирами, вертикальным и горизонтальным. Выполняет циклевание и профилирование кромки сверху и снизу. Благодаря вращению группы на 180°и наличию двух других вертикальных копиров, можно снимать остатки клея без дополнительной смены инструмента.

Система вертикального копирования может быть оснащена инструментами из полицеина, что позволяет не повреждать особенно деликатные поверхности.

Кромочные инструменты и агрегаты: торцевание
Agg Lama 215 copy
Мультифункциональная группа с пильным агрегатом (позволяет избежать смены инструментов, но имеет ограниченную область действия по Y).
Закруглитель
corner round
Блок работает с правым или левым вращением, не повреждая кромку.

Более 70 станков, установленных в Европе, России, Китае, Азии, Австралии, и Южной Америке, подтверждают надежность станка Rover C Edge.

Благодаря Rover C Edge, клиенты Biesse по всему миру увеличили свою конкурентоспособность и закрепили свою нишу на рынке.

Элементы корпусной мебели
Мебельные фасады и накладки на бронированные двери из МДФ
Двери из натурального массива
Межкомнатные щитовые двери
Изготовление маршевых и винтовых лестниц
Изготовление окон различной конфигурации
