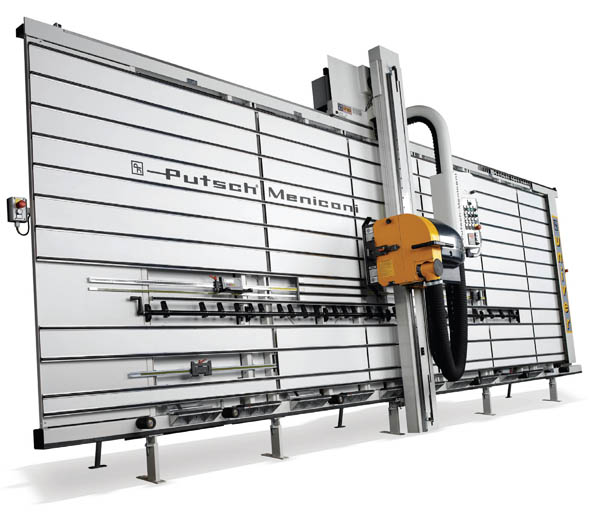

Станок вертикальный форматно-раскроечный SVP 980А и 980М

Эти модели относятся к новому поколению станков, которые гарантируют высокую точность при обработке, благодаря новой и уникальной системе линейных направляющих на пильной балке и на самом пильном блоке (погружение пильного диска).

Модель SVP 980A (automatic) оснащена системой автоматического управления перемещением пильной балки и пильного узла для вертикального и горизонтального раскроя.
В модели SVP 980M (manual) перемещение пильной балки и пильного узла производится вручную.

Модели SVP 980A и SVP 980M промышленного класса, и предназначены для среднего и большого производства, с возможность универсального использования, как в строительной сфере (обработка композитных материалов), так и в мебельном производстве (обработка ламинированного ДСП, МДФ). Станок SVP 980A имеет высокую степень автоматизации, и рекомендован к использованию в серийном производстве.


Базовая комплектация:
" Надёжная и прочная стальная цельносварная станина. Большое количество рёбер жёсткости, предотвращает изгиб и кручение несущей рамы. Особенно точное изготовление рамы - 0,01мм
" Нижние суппорты (неподвижные опоры для базирования заготовки) со специальным текстолитовым покрытием.
" Средний суппорт (поворотный ряд поддерживающих упоров по всей длине станка) для обработки небольших заготовок.
" Понимающиеся ролики (с шарикоподшипниками) для удобного перемещения панелей. Ролики поднимаются только при перемещении панели.
" Подвижная опорная решётка, состоящая из алюминиевых профилей с пластиковыми накладками. Пластиковые накладки позволяют избежать царапанья заготовок. Опорная решётка синхронно автоматически смещается при выполнении горизонтальных распилов, чтобы избежать повреждения алюминиевых профилей.
" Пневмопривод перемещения опорной решётки
" Автоматический поворот пильного узла.
" Пневматическая блокировка пильной балки при вертикальных и горизонтальных резах.

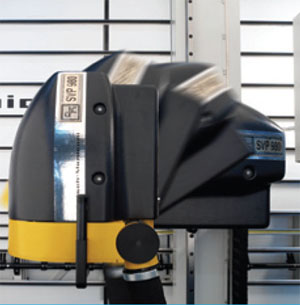

" Пильный блок перемещается по двум линейным направляющим.
" Плавная регулировка скорости подачи (4-20м/мин) для горизонтального и вертикального резов (для SVP 980A)
" Подрезной узел с приводом от отдельного электропривода, с пневмоприводом погружения пильного диска.
" Электронная индикация размеров по горизонтальной (Х) и вертикальной оси (Y).
" Концевой выключатель конца панели (для SVP 980A).
" Пылеулавливатель для горизонтальных резов.
" Дополнительный нижний упор.
" Предупредительная световая сигнализация о поднятии роликов.
" Программируемый контроллер (PLC) для управления станком.

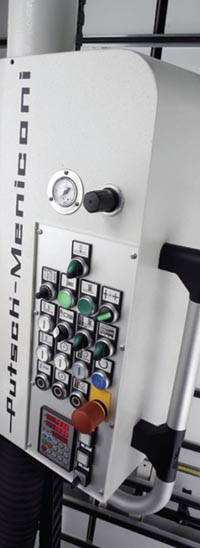

" Пульт управления.
" Двигатель с автоматической системой торможения для безопасной работы оператора.
" Конструкция станка соответствует действующим нормам по пылевому загрязнению, производя менее 1 мг пыли на кубический метр.
" Четыре дополнительных упора для быстрого позиционирования пильного блока, на четырёх наиболее часто используемых размеров горизонтального распила.
" Два упора для выполнения вертикальных резов.
" Шесть фиксированных положений пильной балки для выполнения вертикальных резов.
" Настенное исполнение станка.

Система автоматического позиционирования (только для SVP 980A):
" Программатор горизонтальных резов (10 программ для 99 циклов)
" Автоматическое позиционирование для горизонтального реза по заданным размерам.
" Перемещение пильного блока по вертикали вверх/вниз с помощью кнопки.
" Привязка к нулевой точке (базирование) относительно нижнего и среднего суппортов.

Станки могут поставляться в двух исполнениях:
А - базовая комплектация.
В - с системой ЭСО: аспирационная система (для работы нужна внешняя вытяжная установка)

Технические характеристики:

Максимальная длина горизонтального реза, мм
5300
Максимальная высота вертикального реза, мм
2200
Максимальная высота горизонтального реза, мм
2100
Макс. глубина пропила, мм
80
Мощность двигателя, кВт
5.5
Диаметр дисковой пилы, мм
250
Скорость вращения пилы, об/мин
5700
Мощность двигателя подрезного узла, кВт
0,2
Диаметр дисковой пилы, мм
80
Скорость вращения пилы, об/мин
9000
Габаритные размеры (длина х высота), мм
7300 х 3150
Вес, кг
1600


Дополнительные опции:

1. Подвижная опора для обработки узких заготовок.
2. Упор для глубины погружения.
3. Устройство для угловых резов.
4. Двухскоростной двигатель 2000/6000 об/мин.
5. Комплект для фрезерования в композитных материалах профильных пазов U-профиль, V-профиль 90°, V-профиль135°, с регулировкой силы прижима.
6. Фрезы со сменными ножами для фрезерования профильных пазов (U-профиль, V-профиль 90°, V-профиль 135°).
