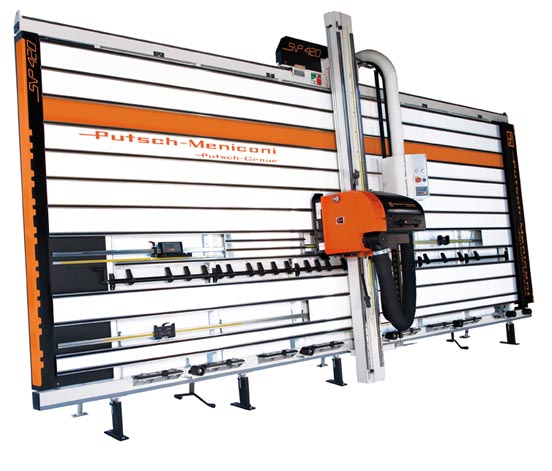

Станок вертикальный форматно-раскроечный SVP 420

Модель станка SVP 420 была представлена на выставке в Ганновере в мае 2009 года. И вобрала в себя самые передовые технологические достижения в изготовлении вертикальных форматно-раскроечных станков.
Эта модель заинтересует, прежде всего, производителей, которым по технологии производства необходимо применение подрезного узла (обработка ламинированного ДСП, МДФ). Станок укомплектован подрезным узлом с приводом от отдельного электропривода и двухкорпусной подрезной пилой


Благодаря широкому диапазону дополнительных опций, этот станок с успехом, можно использовать и для обработки композитных панелей

Станок предназначен для вертикального и горизонтального раскроя плитных материалов. А при дополнительном оснащении, и для фрезерования пазов.

Базовая комплектация:
" Надёжная и прочная стальная цельносварная станина. Большое количество рёбер жёсткости, предотвращает изгиб и кручение несущей рамы. Особенно точное изготовление рамы - 0,01мм
" Нижние суппорты (неподвижные опоры для базирования заготовки) со специальным текстолитовым покрытием.
" Понимающиеся ролики (с шарикоподшипниками) для удобного перемещения панелей. Ролики поднимаются только при перемещении панели.
" Подвижная опорная решётка, состоящая из алюминиевых профилей с пластиковыми накладками. Пластиковые накладки позволяют избежать царапанья заготовок. Опорная решётка синхронно автоматически смещается при выполнении горизонтальных распилов, чтобы избежать повреждения алюминиевых профилей.
" Электропривод перемещения опорной решётки
" Перемещение пильного узла и пильной балки вручную для горизонтального и вертикального раскроя.
" Пильный блок перемещается по двум линейным направляющим.
" Подрезной узел с приводом от отдельного электропривода.

" Двигатель с автоматической системой торможения для безопасной работы оператора.
" Средний суппорт (поворотный ряд поддерживающих упоров) для обработки небольших заготовок.
" Конструкция станка соответствует действующим нормам по пылевому загрязнению, производя менее 1 мг пыли на кубический метр.
" Четыре дополнительных упора для быстрого позиционирования пильного блока, на четырёх наиболее часто используемых размеров горизонтального распила.
" Два упора для выполнения вертикальных резов.
" Подвижная опора для обработки узких заготовок.
" Ограничитель нижнего уровня вертикальных резов.
" Пять фиксированных положений пильной балки для выполнения вертикальных резов.

Станок может поставляться в трёх исполнениях:
А - с электроприводом, автоматическим перемещения опорной решётки.
В - с автоматическим перемещением опорной решётки, и системой ЭСО: аспирационная система (для работы нужна внешняя вытяжная установка)


Технические характеристики:

Максимальная длина горизонтального реза, мм
4200
Максимальная высота вертикального реза, мм
2200
Максимальная высота горизонтального реза, мм
2080
Макс. глубина пропила, мм
60
Мощность двигателя, кВт
3
Диаметр дисковой пилы, мм
250
Скорость вращения пилы, об/мин
5300
Мощность двигателя подрезного узла, кВт
0,2
Диаметр дисковой пилы, мм
80
Скорость вращения пилы, об/мин
9000
Габаритные размеры (длина х высота), мм
5573 х 3128
Вес, кг
960

Дополнительные опции:

1. Электронная индикация размеров по горизонтальной оси (Х).
2. Электронная индикация размеров по вертикальной оси (Y).
3. Устройство для выполнения повторных горизонтальных резов.

4. Устройство для выполнения коротких резов справа (включено в версию В).
5. Устройство для угловых резов.
6. Двигатель 3,75 кВт.
7. Исполнение для электросети 220В.
8. Предупредительная световая сигнализация о поднятии роликов.
9. Пылеулавливатель для горизонтальных резов (включён в версию В).
10. Комплект для фрезерования в композитных материалах профильных пазов U-профиль, V-профиль 90°, V-профиль135°.
11. Фрезы со сменными ножами для фрезерования профильных пазов (U-профиль, V-профиль 90°, V-профиль 135°).

12. Оборудование для крепления к стене.
13. Увеличение длины горизонтального реза до 5300мм.

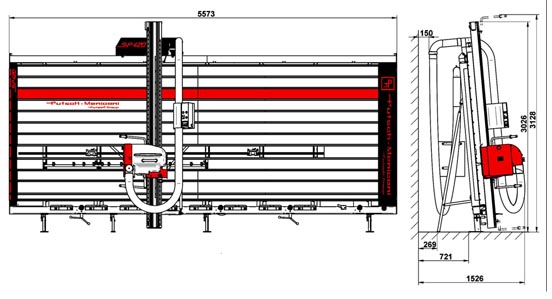

Габаритные размеры
