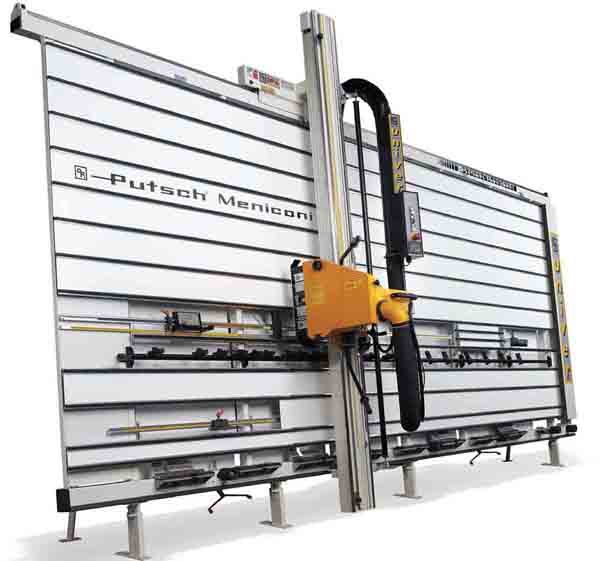

Станки вертикальные форматно-раскроечные SVP 133R и SVP 145R

Эти модели отвечают всем требованиям по качеству пропила, и дают хорошее соотношение цены и качества.
Особенности станков этой группы, в отличие от остальных моделей, применение в качестве нижних суппортов для базирования заготовки, алюминиевых роликов.

Эти модели были разработаны для того, чтобы удовлетворить потребности клиентов, которым по технологии обработки необходимо применение поддерживающих роликов или сформировались определённые предпочтения при эксплуатации такого вида станков.


Станок предназначен для вертикального и горизонтального раскроя плитных материалов. А при дополнительном оснащении, и для фрезерования пазов.

Базовая комплектация:
" Надёжная и прочная стальная цельносварная станина. Большое количество рёбер жёсткости, предотвращает изгиб и кручение несущей рамы. Особенно точное изготовление рамы - 0,01мм

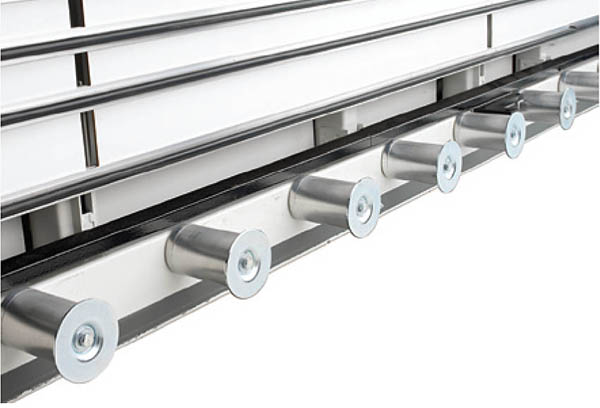

" 13/15 нижних опорных роликов с шарикоподшипниками для перемещения и базирования заготовки.
" Понимающиеся ролики (с шарикоподшипниками) для удобного перемещения панелей. Ролики поднимаются только при перемещении панели.
" Подвижная опорная решётка, состоящая из алюминиевых профилей с пластиковыми накладками. Пластиковые накладки позволяют избежать царапанья заготовок. Опорная решётка синхронно автоматически смещается при выполнении горизонтальных распилов, чтобы избежать повреждения алюминиевых профилей.
" Пневматический привод перемещения опорной решётки
" Перемещение пильного узла и пильной балки вручную для горизонтального и вертикального раскроя.
" Двигатель с автоматической системой торможения для безопасной работы оператора.
" Средний суппорт (поворотный ряд поддерживающих упоров) для обработки небольших заготовок.
" Встроенная аспирация с мешком для стружки.
" Конструкция станка соответствует действующим нормам по пылевому загрязнению, производя менее 1 мг пыли на кубический метр.
" Четыре дополнительных упора для быстрого позиционирования пильного блока, на четырёх наиболее часто используемых размеров горизонтального распила.
" Два упора для вертикальных резов.
" Ограничитель нижнего уровня вертикальных резов.
" Три/пять фиксированных положения пильной балки для выполнения вертикальных резов.


Технические характеристики:


SVP 133R
SVP 145R
Максимальная длина горизонтального реза, мм
3200
4200
Максимальная высота вертикального реза, мм
1900
2200
Максимальная высота горизонтального реза, мм
1700
2080
Макс. глубина пропила, мм
60
60
Мощность двигателя, кВт
3
3
Диаметр дисковой пилы, мм
250
250
Скорость вращения пилы, об/мин
5300
5300
Габаритные размеры (длина х высота), мм
4680 х 2600
5600 х 3000
Вес, кг
750
900

Дополнительные опции:

1. Электронная индикация размеров по горизонтальной оси (Х).
2. Электронная индикация размеров по вертикальной оси (Y).
3. Устройство для выполнения повторных горизонтальных резов.
4. Подвижная опора для обработки узких заготовок.
5. Упор по толщине заготовки.
6. Подрезной узел, с двумя поворотными ножами.
7. Двигатель 3,75 кВт.
8. Исполнение для электросети 220В.
9. Пылеулавливатель для горизонтальных резов.
10. Комплект для фрезерования в композитных материалах профильных пазов U-профиль, V-профиль 90°, V-профиль135°.
11. Фрезы со сменными ножами для фрезерования профильных пазов (U-профиль, V-профиль 90°, V-профиль135°).
12. Увеличение длины горизонтального реза до 4200мм (SVP 133R).
